Butila gumijas skaņu necaurlaidīga ekstrūzijas līnija

Mašīnas darbības video:

Mašīnas ievads:

The Butyl Rubber Soundproof Damping Extrusion Line is a high-precision extrusion line designed for manufacturing butyl rubber damping sheets (2–5mm thickness, 500mm max width) used in air conditioning systems and soundproofing applications. The system features automated feeding, extrusion, coating, cutting, and winding, with customizable parameters for adhesive thickness, speed, and material saderība .

Galvenās funkcijas:

1. Dual-Station Rīkošana: divi 500 mm diametrs atpūšas ar malu izlīdzināšanu (EPC) .

2. Piespiedu barošanas sistēma: dvīņu konusveida skrūvju padevējs (7 . 5kW) ar sacietējušu hroma pārklājumu nodiluma pretestībai.

3. Augstas izejas ekstrūders:

Ø150mm nitruders leģētā tērauda skrūve (38Crmoala, L/D attiecība 1:16) .

Maksimālā izvade: 900 kg/h (regulējams butila gumijas viskozitātei) .

75kW motors + 315 CC kausēšanas sūknis stabilam spiedienam .

4. Precizitātes pārklājums:

Platums: 500 mm (pielāgojams) .

Biezums: 2–5 mm (± 0 . 15 mm vienveidība).

Ātrums: 2–10m/min (no biezuma atkarīgs) .

PVC konveijera josta: 600 mm plats ar pretstatu rullīšiem un infrasarkano automātisko izsekošanu .

5. griešanas sistēma:

600 mm maksimālais platums, ± 0 . 1 mm precizitāte.

Vakuuma adsorbcija (3 zonas, 1 . 1kW pūtējs).

6. Drošība un vadība:

Skārienekrāns (Kinco HMI), avārijas pieturvietas un sinhronizēta ātruma pielāgošana .

230 grādu maksimālā temperatūra (PID kontrolēta) .



Tehniskais parametrs:



Kategorija	Specifikācija
Pārklājuma metode	Ekstrūzija (īpaša die galva)
Maksimālā pārklājuma platums	500 mm (pielāgojams)
Biezuma diapazons	2–5 mm (± 0,15 mm)
Līnijas ātrums	2–10m/min
Atvieglot diametru	500 mm (x2 stacijas)
Ekstrūdera skrūve	Ø150mm, 38crmoala ar nitrīdu apstrādāts, ciets hromēts
Apkures jauda	13kW (maks. 230 grāds)
Galvenā motora jauda	75kW (Šanhaja Suchuan)
Kopējā jauda	~ 90kW (380V/50Hz)
Mašīnas izmēri	15 500 × 1200 × 1 400 mm (l × w × h)
Svars	~ 6 tonnas

Priekšrocība:

✔ Augsta izturība: Nitruded leģēta tērauda skrūve/muca + ciets hroma pārklājums pagarinātam dzīves ilgumam .
✔ Precizitātes kontrole: Kausēšanas sūknis + IR sensori nodrošina nemainīgu biezumu (± 0 . 15mm).
✔ Elastība: Pielāgojams dažādiem gumijas bloku izmēriem (e . g ., 40 × 30mm) un viskozitātes .
✔ Drošība: Bloķējami aizsargi, avārijas pieturvietas un ISO saderīgas elektriskās sastāvdaļas {.



Alauki:

1. augstas viskozitātes pārklājums

Produkti bāzes gumijas bāzes (e . g ., skaņu izolācijas loksnes, butyl adhesive lentes/sloksnes, pastiprināšanas filmas) .

2. HVAC sistēmas

Vibrācijas slāpēšanas lapas gaisa kondicionieriem .

3. automobiļu rūpniecība

Skaņas izolācijas slāņi transportlīdzekļiem .

4. konstrukcija

Trokšņa samazināšanas paneļi ēkām .

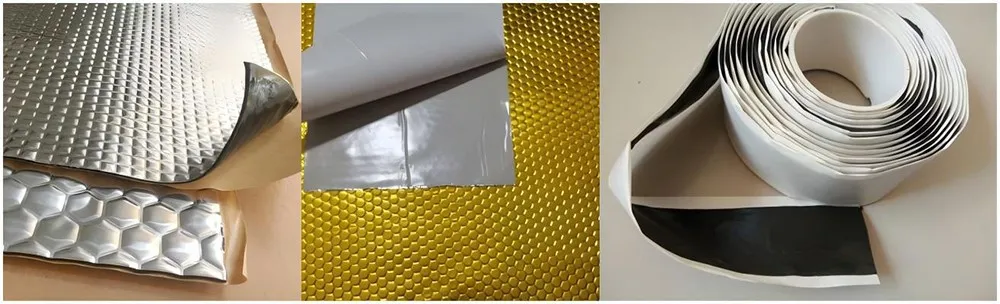

Produkta paraugs atsaucei:



Iesaiņojums un piegāde:

FAQ:

Kā es varu uzzināt vairāk par jūsu uzņēmumu?

Lūdzu, atstājiet ziņojumu vietnē ar savu e-pasta adresi vai tālruņa numuru, un pārdošanas vadītājs jums nosūtīs katalogu pa e-pastu vai piezvanīs tieši . Laipni lūdzam apmeklēt mūsu uzņēmumu!

Kā es varu saņemt citātus, paraugus, masveida ražošanu?

Jūs varat nekavējoties sazināties ar mums, lai pastāstītu mums savas vajadzības un detalizētu saziņu, lai jūs varētu pielāgot atbilstošo atbilstošo mašīnu saskaņā ar citāta situāciju .

1. Kāds ir šīs ražošanas līnijas maksimālais pārklājuma platums?

A: Standarta maksimālais pārklājuma platums ir 500 mm, bet to var pielāgot, pamatojoties uz klienta prasībām .

2. Kāds ir izveidotās slāpēšanas lapas biezuma diapazons?

A: biezums svārstās no 2–5 mm ar vienveidības toleranci ± 0 . 15 mm.

3. Kāda veida gumija ir saderīga ar šo ekstrūzijas līniju?

A: Galvenokārt paredzēts butila gumijai (e . g ., bloķēt gumijas 40 × 30mm), bet tas var apstrādāt citus augstas viskozitātes materiālus ar pielāgošanu .

4. Kāda ir maksimālā ekstrūzijas izvade?

A: līdz 900 kg/h, atkarībā no gumijas viskozitātes (parasti 300–450 kg/h butila gumijas) .

5. Kā tiek kontrolēta biezuma precizitāte?

A: caur kausēšanas sūkni (315cc) un infrasarkano sensoriem, nodrošinot ± 0 . 15 mm vienveidību.

6. Kādas drošības funkcijas ir iekļautas?

A: avārijas pieturas pogas, aizslēgti aizsargi, sinhronizēta ātruma kontrole un aizsardzība pret pārslodzi .

7. Kāds ir darba temperatūras diapazons?

A: Ekstrūders sasilda līdz 230 grādiem (PID kontrolēts, izmantojot skārienekrānu) .

8. Vai mašīna atbalsta automatizētu griešanu?

A: Jā, tajā ietilpst 300 mm griešanas sistēma ar vakuuma adsorbciju (± 0 . 1 mm precizitāte) un programmējama loģika.

9. Kāds ir nepieciešams barošanas avots?

A: 380V/50Hz, 90kW (trīs fāzes), ar klientu nodrošinātu kabeļa .

10. Vai ražošanas līniju var pielāgot?

A: Jā, iespējas ietver:

Pielāgojams pārklājuma platums/biezums .

Alternatīvi skrūvju/mucas materiāli (e . g ., rūdīts tērauds) .

Papildu dzesēšanas sistēmas vai konveijera modifikācijas .
